งานเจาะสำรวจดิน
งานเจาะสำรวจชั้นดินแบ่งขั้นตอนออกเป็นการเก็บตัวอย่างดิน การทดสอบในภาคสนาม และการทดสอบในห้องปฏิบัติการ เพื่อหาคุณสมบัติทางกายภาพ ทางกล และทางเคมีของดิน เพื่อการระบุประเภทดิน สภาพดิน และสภาพน้ำใต้ดิน
งานเจาะสำรวจชั้นดินถือว่าเป็นองค์ประกอบสำคัญเพื่อใช้ในการวิเคราะห์และออกแบบฐานรากของสิ่งก่อสร้างหลายอย่าง อาทิเช่น บ้าน อาคาร สะพาน หรือโครงสร้างต่างๆ โดยเฉพาะเราในฐานะผู้เชี่ยวชาญทางด้านพลังงานทดแทน งานเจาะสำรวจดินมีความสำคัญอย่างยิ่ง เพื่อช่วยให้เราสามารถออกแบบฐานรากที่มีความสำคัญสำหรับโครงการพลังงานแสงอาทิตย์และกังหันลมให้ประสบความสำเร็จในแต่ละโครงการได้ ซึ่งสามารถแบ่งออกเป็น 4 ประเภทใหญ่ๆ ได้แก่
การเจาะสำรวจดินโดยทั่วไปเกี่ยวข้องกับการเก็บตัวอย่างดิน การทดสอบในภาคสนาม และการทดสอบในห้องปฏิบัติการเพื่อตรวจสอบคุณสมบัติทางกายภาพ ทางกล และทางเคมีของดินเพื่อระบุชนิดของดิน สภาพของดิน และสภาพน้ำใต้ดิน
จากผลการสำรวจดิน เราสามารถวิเคราะห์และออกแบบฐานรากสำหรับการก่อสร้างต่างๆ ได้ เช่น อาคาร บ้าน สะพาน และโครงสร้างอื่นๆ รวมไปถึงโครงสร้างของโครงการพลังงานทดแทน ซึ่งการเจาะสำรวจดินเป็นองค์ประกอบหนึ่งที่ทำให้โครงการสำเร็จได้ โดยแบ่งเป็น 4 ประเภท ดังนี้
1.1 งานเจาะสำรวจดิน
1.1.1 การเก็บตัวอย่างดินที่ถูกรบกวนหรือดินเปลี่ยนสภาพ
มักใช้เพื่อระบุลักษณะทั่วไปของดิน เช่น การกำหนดชนิดของดิน เนื้อสัมผัส และ คุณสมบัติ ทางวิศวกรรมบางอย่าง อย่างไรก็ตาม สิ่งเหล่านี้อาจไม่ได้แสดงถึงสภาพดินในแหล่งกำเนิดที่แท้จริงอย่างถูกต้อง

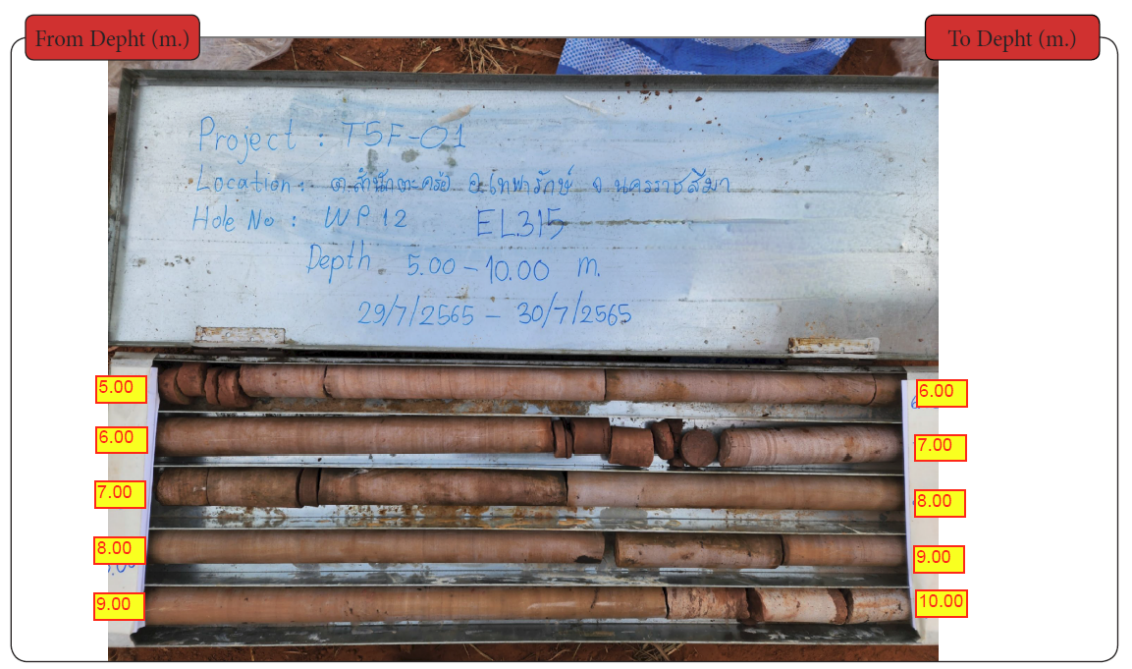

1.1.2 การเก็บตัวอย่างดินที่ไม่ถูกรบกวนหรือดินคงสภาพ
คือการเก็บตัวอย่างดินในลักษณะที่รักษาสภาพธรรมชาติของดินไว้ให้มากที่สุด ตัวอย่างเหล่านี้รักษาโครงสร้างและคุณลักษณะดั้งเดิมของดิน ทำให้สามารถประเมินลักษณะทางธรณีเทคนิคและสิ่งแวดล้อม ซึ่งคุณสมบัติที่แม่นยำของดินมีความสำคัญมาก เช่น ความต้านทานแรงเฉือน ความสามารถในการอัดตัว และการซึมผ่านได้

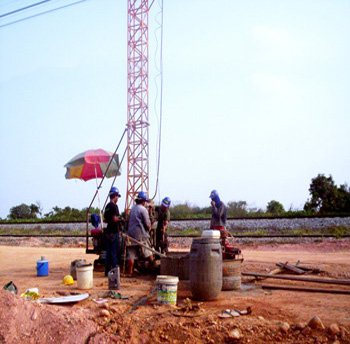

1.2 การเจาะดิน
1.2.1 การเจาะด้วยสว่านมือ
การเจาะด้วยสว่านมือ เป็นเครื่องมือที่ง่ายและอาศัยแรงหมุน เหมาะสำหรับดินเนื้ออ่อนและมักใช้กับการคว้านตื้น
1.2.2 วิธี Standard Penetration Test (SPT)
การตอกทดลองมาตรฐานเป็นการตรวจสอบความแข็งแรงของชั้นดินที่นิยมใช้ในการจำแนกดินและกำหนดความแข็งแรงของดิน
1.2.3 วิธี Kunzelstab Penetration Test (KPT)
เป็นวิธีการหยั่งทดสอบชั้นดินในสนาม การทดสอบนี้ให้ข้อมูลเกี่ยวกับคุณลักษณะของดิน อุปกรณ์พื้นฐานที่ใช้สำหรับการทดสอบนี้มีน้ำหนักเบาและพกพาได้ง่ายการทดสอบนี้เป็นการหาข้อมูลเกี่ยวกับคุณสมบัติของดินจากการตอกหัวกรวยทดสอบ(cone) ลงไปซึ่งแรงต้านของหัวกรวยจะมีความสัมพันธ์กับคุณสมบัติของชั้นดินโดยผลการทดสอบสามารถใช้เพื่อประมาณกำลังของดิน, ความหนาและเพื่อระบุว่าเป็นชั้นดินแข็งหรือดินอ่อน ซึ่งการทดสอบนี้ใช้เครื่องมือที่มีน้ำหนักเบาและสะดวกพกพาหรือเคลื่อนย้าย
1.2.4 วิธี Dynamic Cone Penetrometer Test (DCPT)
การทดสอบการเจาะทะลุผ่านกรวยแบบไดนามิก (DCPT) ตามมาตรฐาน (ISO/DIS 22476-2:2002) เป็นการทดสอบภาคสนามที่ใช้ในวิศวกรรมธรณีเทคนิคเพื่อประเมินการบดอัดในแหล่งกำเนิดและความสามารถในการรับน้ำหนักของดิน โดยจะวัดความต้านทานของดินต่อการทะลุผ่านของดินด้วยรูปทรงกรวยมาตรฐาน ซึ่งถูกผลักลงสู่พื้น DCPT มีประโยชน์อย่างยิ่งสำหรับการประเมินการบดอัดของดิน ซึ่งมีความสำคัญอย่างยิ่งในโครงการก่อสร้าง เช่น ถนน เขื่อน และฐานราก
1.3 การทำสอบในภาคสนาม
1.3.1 การสำรวจธรณีฟิสิกส์
1.3.1.1 การทดสอบหาค่าความต้านทานความร้อนของดิน
การทดสอบความต้านทานความร้อนของดินมีความสำคัญอย่างยิ่งสำหรับโครงการวิศวกรรมต่างๆ ที่มีการถ่ายเทความร้อนผ่านมวลดิน ผลการทดสอบถูกนำมาใช้ในการออกแบบและวางแผงโซลาร์เซลล์ สายไฟฟ้าแรงดันสูง ท่อส่งน้ำมันและก๊าซ และโครงสร้างใต้ดินอื่นๆ อีกมากมาย

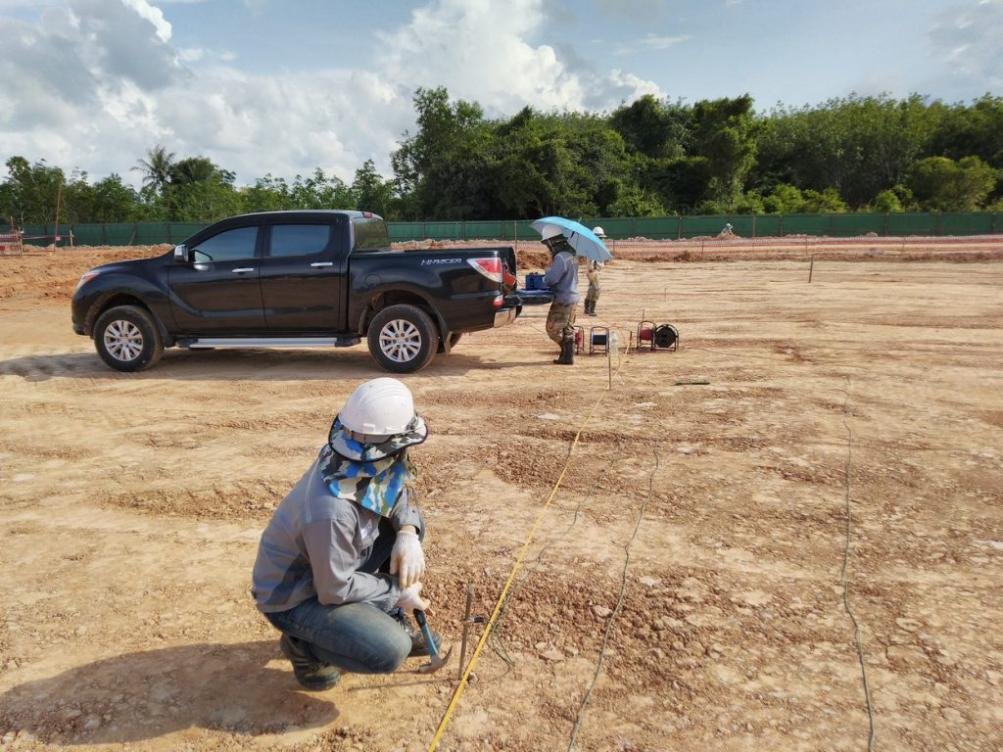

1.3.1.2 การทดสอบหาค่าความต้านทานไฟฟ้าของดิน
ความต้านทานของดินเป็นตัววัดว่าดินมีคุณสมบัติต้านทานการไหลของกระแสไฟฟ้าได้มากน้อยเพียงใด เป็นปัจจัยสำคัญในการออกแบบระบบที่ต้องอาศัยกระแสไหลผ่านบนพื้นดิน ความเข้าใจเกี่ยวกับความต้านทานของดินและความแปรผันตามความลึกของดินนั้นเป็นสิ่งจำเป็นในการออกแบบระบบสายดินในสถานีไฟฟ้าย่อยหรือสำหรับสายล่อฟ้า

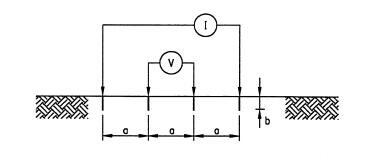

วิธีสี่พินของ Wenner ดังแสดงในรูปด้านบน เป็นเทคนิคที่ใช้กันมากที่สุดสำหรับการวัดความต้านทานของดิน เมื่อใช้วิธีการเวนเนอร์ ค่าความต้านทานของดินที่ชัดเจนคือ:
1.3.1.3 Down Hole/Cross Hole Seismic Test
การทดสอบ Cross hole Seismic (CS) จะกำหนดความเร็วแรงเฉือนและความเร็วคลื่นอัดเทียบกับโปรไฟล์ความลึก จากการวัดเหล่านี้ ทำให้สามารถกำหนดพารามิเตอร์ต่างๆ เช่น อัตราส่วนของปัวซองและโมดูลัสได้อย่างง่ายดาย นอกจากนี้ ยังสามารถระบุการหน่วงของวัสดุได้จากการทดสอบ CSการทดสอบ Downhole(DS) ในหลุมเป็นการวัดความเร็วคลื่นอัด Compression wave หรือคลื่น P หรือคลื่นเฉือน shear wave หรือ S หรือทั้งสองอย่างใน หลุมเจาะที่เจาะผ่านดินหรือหินด้วยการสร้างคลื่นไหวสะเทือนที่พื้นผิวจากด้านบนของหลุมเจาะที่เชื่อมกับ Trigger แล้วใช้เครื่องรับ Downhole เพื่อตรวจจับการเดินทางของคลื่นไหวสะเทือนจากแหล่งกำเนิดไปยังหัวเซ็นเซอร์(Receiver)ซึ่งความเร็วคลื่นที่คำนวนได้สามารถนำมาเพื่อระบุุลักษณะหรือคุณสมบัติของชั้นดินหรือหินได้ -- ระบบ Cross hole Seismic (CS) จะนั้นคล้ายคลึงกับการตรวจสอบของ DS แต่ต้องใช้หลุมเจาะสองหลุม
1.3.1.4 การวัดการเคลื่อนตัวของดิน
Inclinometer : เป็นการวัดการเคลื่อนตัวด้านข้างของดิน, กำแพงกันดิน(Diaphragm wall)หรือฐานราก โดยการติดตั้งท่อพลาสติกที่มีร่องตั้งฉากกัน 4ด้านสำหรับเป็นร่องนำทางให้ Inclinometer Probe ลงไปในดิน,กำแพงกันดินตามความลึกที่กำหนด แล้วใช้ Inclinometer Probe ซึ่งประกอบด้วยเซ็นเซอร์วัดมุมวัดมุมว่าตัว Probe ในแนวตั้งโดยจะมีล้อที่เป็นสปริงดันเพื่อยึด Probeไว้ที่ร่องท่อ Inclinometer ขณะที่ทำการวัด ทั้งนี้บริษัทฯให้บริการทั้งการติดตั้งและการวัดผล

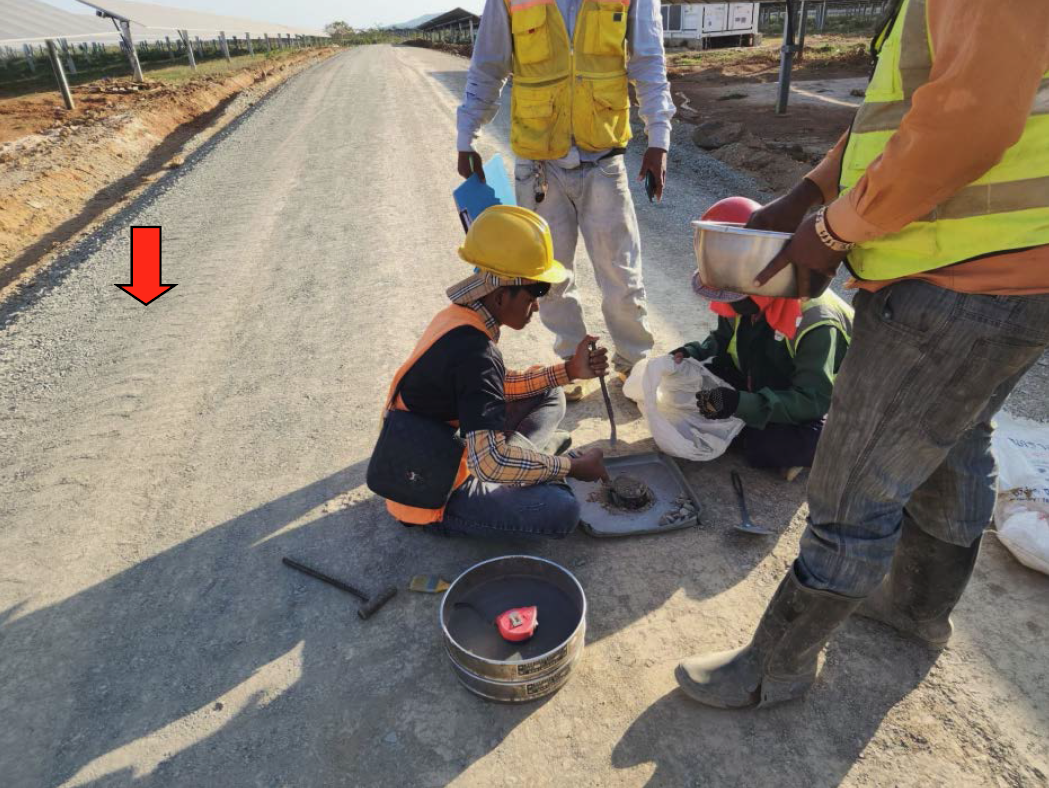

1.3.2 การทดสอบความหนาแน่นภาคสนาม
การทดสอบความหนาแน่นภาคสนามเป็นวิธีการที่ใช้ในการก่อสร้างและวิศวกรรมโยธาเพื่อประเมินความแน่นหรือความหนาแน่นของดิน โดยเฉพาะในเขื่อน การก่อสร้างถนน และโครงการงานดินอื่นๆ การทดสอบนี้มีความสำคัญเนื่องจากความหนาแน่นของดินส่งผลต่อความสามารถในการรับน้ำหนัก ความเสถียร และคุณสมบัติทางวิศวกรรมอื่นๆ
1.3.3 การทดสอบเพลทแบริ่ง
การทดสอบเพลทแบริ่งเป็นการทดสอบภาคสนามทางธรณีเทคนิคที่ใช้ในการประเมินความสามารถในการรับน้ำหนักของพื้นดิน โดยเฉพาะอย่างยิ่งในบริบทของการออกแบบฐานรากและการก่อสร้าง การทดสอบนี้ให้ข้อมูลที่จำเป็นสำหรับวิศวกรในการพิจารณาว่าดินสามารถรองรับน้ำหนักที่เกิดจากโครงสร้างต่างๆ เช่น อาคาร ถนน หรือสะพานได้หรือไม่ มีประโยชน์อย่างยิ่งสำหรับการประเมินความสามารถในการรับน้ำหนักของดิน และเป็นข้อมูลที่มีคุณค่าสำหรับการออกแบบฐานราก
1.3.4 Test Pits / Trial Pits
งานขุดหลุมสำรวจเป็นการขุดเจาะในสถานที่ก่อสร้างเพื่อประเมินและสังเกตสภาพดินและโครงสร้างทางธรณีวิทยา หลุมเหล่านี้ถูกขุดเพื่อทำความเข้าใจโครงสร้างใต้ผิวดินให้ลึกซึ้งยิ่งขึ้น ซึ่งจำเป็นสำหรับโครงการก่อสร้างและวิศวกรรมต่างๆ โดยเฉพาะอย่างยิ่งในงานวิศวกรรมโยธาและงานตรวจสอบทางธรณีเทคนิค
1.3.5 การทดสอบเสาเข็ม
1.3.5.1 การทำสอบความสมบูรณ์ของเสาเข็ม
- Pulse and vibration test
- Seismic test
- Sonic logging test
การทดสอบความสมบูรณ์ของเสาเข็มด้วยวิธี
- Pulse and vibration test
- Earthquake testing
- Sonic Recording test
ซึ่งในระหว่างการก่อสร้างเสาเข็มหรือการตอกเสาเข็มอาจได้รับความเสียหายจากความเครียดสูงซึ่งเสาเข็มเจาะอาจเกิดการแตกของคอนกรีต ทั้งนี้หลังการก่อสร้างเสาเข็มเจาะก็อาจได้รับความเสียหายจากแรงดันดิน จากการขุด,การก่อสร้างหรือจากการเกิด slope failure ความเสียหายประเภทนี้สามารถตรวจพบได้อย่างรวดเร็วด้วยเครื่องมือทดสอบความสมบูรณ์ของเสาเข็ม เราให้บริการด้วยเครื่องมือทดสอบความสมบูรณ์ของเสาเข็มที่ทันสมัยจากบริษัท Test Consult หลังจากการก่อสร้างแล้วเสร็จ เสาเข็มเจาะอาจได้รับความเสียหายจากแรงดันดินด้านข้างจากการขุดเจาะ การก่อสร้างโรงงาน หรือการพิบัติจากความลาดชัน ความเสียหายประเภทนี้สามารถตรวจพบได้อย่างรวดเร็วโดยเครื่องมือทดสอบความสมบูรณ์ของเสาเข็ม เราให้บริการด้วยเครื่องมือทดสอบความสมบูรณ์ของเสาเข็มที่ทันสมัยที่สุดจาก Pile Dynamic Inc(PDI) และ Test Consult
1.3.6 Slope Stability Analysis
1.3.7 Analysis and design of shallow and deep foundations
1.3.7 การวิเคราะห์เสถียรภาพของความลาดชัน
1.3.8 การวิเคราะห์และออกแบบฐานรากตื้นและลึก
1.4 การทดสอบในห้องปฏิบัติการ
1.4.1 การวิเคราะห์ขนาดเกรน
1.4.2 ขีดจำกัดของแอตเทอร์เบิร์ก
1.4.3 การทดสอบการบดอัด
1.4.4 การทดสอบการยุบอัดตัวของดิน
1.4.5 การทดสอบแรงเฉือนโดยตรง
1.4.6 การทดสอบการซึมผ่าน
1.4.7 การทดสอบแรงอัดแกนเดียว
1.4.8 การทดสอบอัตราส่วนแบริ่งแคลิฟอร์เนีย (CBR)
1.4.9 การทดสอบทางเคมี (pH, ซัลเฟต, คลอไรด์ ฯลฯ)
การสำรวจภูมิประเทศ
2.1 Surveying works (Conventional and GPS Surveying)
2.2 Topographic Lidar Survey (LiDAR UAV)
2.3 Drone Land Surveying
2.4 Material Survey and Investigation
2.1 งานสำรวจ (Conventional และ GPS Surveying)
2.2 การสำรวจภูมิประเทศ Lidar (LiDAR UAV)
2.3 การสำรวจที่ดินด้วยโดรน
2.4 การสำรวจและตรวจสอบวัสดุ
Wind analysis on Photovoltaic (PV) module structure
การวิเคราะห์ลมบนโครงสร้างโมดูลเซลล์แสงอาทิตย์เป็นส่วนสำคัญของการออกแบบและวิศวกรรมการติดตั้งพลังงานแสงอาทิตย์ ช่วยให้มั่นใจได้ว่าแผงโซลาร์เซลล์และโครงสร้างสามารถรองรับต่อแรงลมได้ ลดความเสี่ยงของความเสียหาย และเพิ่มความปลอดภัยและประสิทธิภาพโดยรวมของระบบ
4. การออกแบบเสาเข็ม PV module และการเคลือบพื้นผิว
ฐานรากโมดูล PV ประเภททั่วไป ได้แก่ เสาเข็มเกลียว สกรูดิน (เสาเข็มสกรูแบบหลายเกลียว) เสาเข็มกระแทก และฐานรากคอนกรีต
เสาเข็มเฮลิคอลและเสาเข็มดินสกรูมีความต้านทานแรงยกที่ดีเยี่ยม ซึ่งหมายความว่ามักจะมีความยาวสั้นกว่าเสาเข็มขับเคลื่อนหรือเพลาเจาะ และสามารถรับแรงได้ทันทีหลังการติดตั้งเสาเข็มฐานรากคอนกรีตเป็นฐานรากที่แพงที่สุดและจำเป็นต้องหลีกเลี่ยง เว้นแต่ในบริเวณที่เป็นหิน
เสาเข็มเฮลิคอลเป็นตัวเลือกที่ดีสำหรับดินเหนียว ในขณะที่เสาเข็มดินสกรูเหมาะสำหรับดินที่ไม่เกาะตัวกัน
5. การออกแบบโครงสร้างการติดตั้ง PV
โครงสร้างสำหรับโครงการโซลาร์ฟาร์มแบ่งออกเป็น 2 โซน ในพื้นที่แผงเซลล์แสงอาทิตย์และพื้นที่อาคาร
ในพื้นที่ PV module ประเภทของโครงสร้างคือโครงสร้างน้ำหนักเบาซึ่งมีหน้าที่รับแรงลมเป็นหลัก ในขณะที่พื้นที่อาคารรับแรงจากแรงโน้มถ่วงเป็นหลัก
6. แผนผังโรงงานด้วย Pvcase/Pvsyst และ SLD
PVSyst ได้รับการออกแบบมาเพื่อจำลองระบบการติดตั้งภาคพื้นดินบนพื้นราบ ไม่ใช่ภูมิประเทศที่ซับซ้อนซึ่งพบได้ทั่วไปในการติดตั้งแผงโซลาร์เซลล์และโครงสร้างแบบ fixed tilt และแบบ tracker ในปัจจุบัน PVcase คือการบูรณาจาก PVSyst ซึ่งได้เพิ่มฟังก์ชันการทำงานที่วิศวกรระดับยูทิลิตี้ต้องการเพื่อจำลองระบบการติดตั้งแผงโซลาร์เซลล์และโครงสร้างบนพื้นดินที่มีความซับซ้อนมากขึ้น ให้ตรงตามเงื่อนไขของธนาคารได้
7. การทดสอบการรับน้ำหนักของเสาเข็ม
โมดูล PV เป็นโครงสร้างที่มีน้ำหนักเบา โดยจะแบ่งการรับแรงเป็น 3 แบบคือ แรงกด แรงดึง และแรงดันจากด้านข้าง ที่ส่งผลมาจากแรงของน้ำหนักบรรทุกคงที่ แรงของน้ำหนักบรรทุกไม่คงที่ แรงลม และแรงของแผ่นดินไหว
7.1 Static Pile Load Test
7.1 การทดสอบกำลังรับน้ำหนักบรรทุกของเสาเข็มแบบสถิตยศาสตร์
เพื่อให้มั่นใจถึงประสิทธิภาพในการรับน้ำหนักของเสาเข็ม จำเป็นต้องมีการทดสอบการรับน้ำหนักของเสาเข็ม เราสามารถดำเนินการทดสอบการรับน้ำหนักได้ถึง 3,000 ตันโดย Anchorage System หรือโดย Kentledge System ได้ถึง 300 ตัน
7.2 Dynamic Pile Load Test
7.2 การทดสอบกำลังรับน้ำหนักของเสาเข็มแบบไดนามิก
การทดสอบกำลังรับน้ำหนักแบบไดนามิก เป็นวิธีการประเมินความสามารถในการรับน้ำหนักของเสาเข็มโดยการนำแรงแบบไดนามิกไปใช้กับหัวเสาเข็ม (มวลที่ตกลงมา) พร้อมบันทึกความเร่งและความเครียดบนหัวเสาเข็ม บริการของเราสามารถทดสอบเสาเข็มทั้งแบบขับเคลื่อนและแบบเจาะได้ถึงเส้นผ่านศูนย์กลาง 2.00 ม.

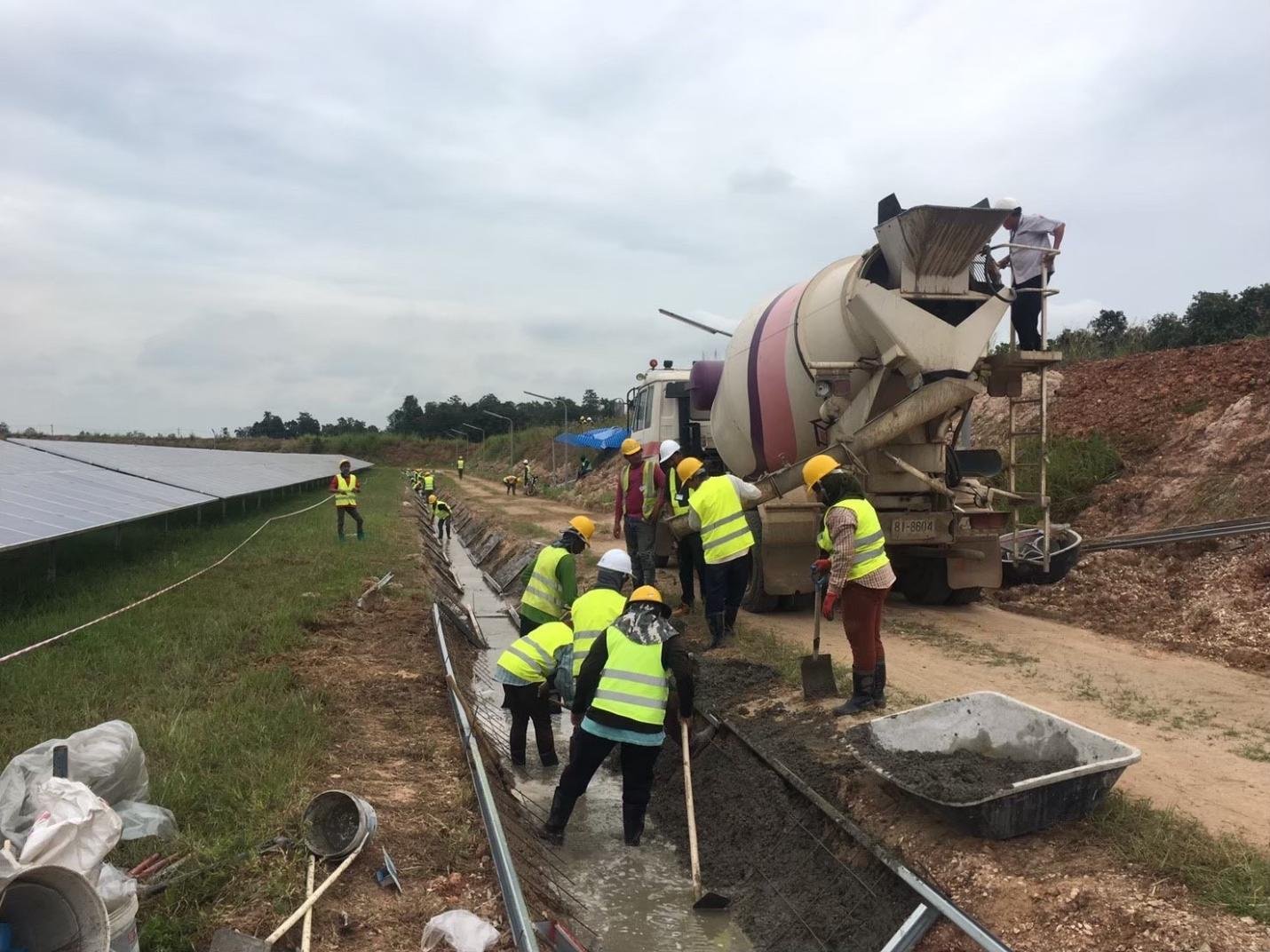

8. การกำกับดูแลการก่อสร้างและการตรวจสอบ
การควบคุมดูแลและทดสอบการก่อสร้างเป็นขั้นตอนสำคัญของโครงการก่อสร้าง เพื่อให้แน่ใจว่างานจะแล้วเสร็จตรงตามการออกแบบ มาตรฐานคุณภาพ ข้อกำหนดด้านความปลอดภัย งบประมาณและระยะเวลาที่กำหนดได้
